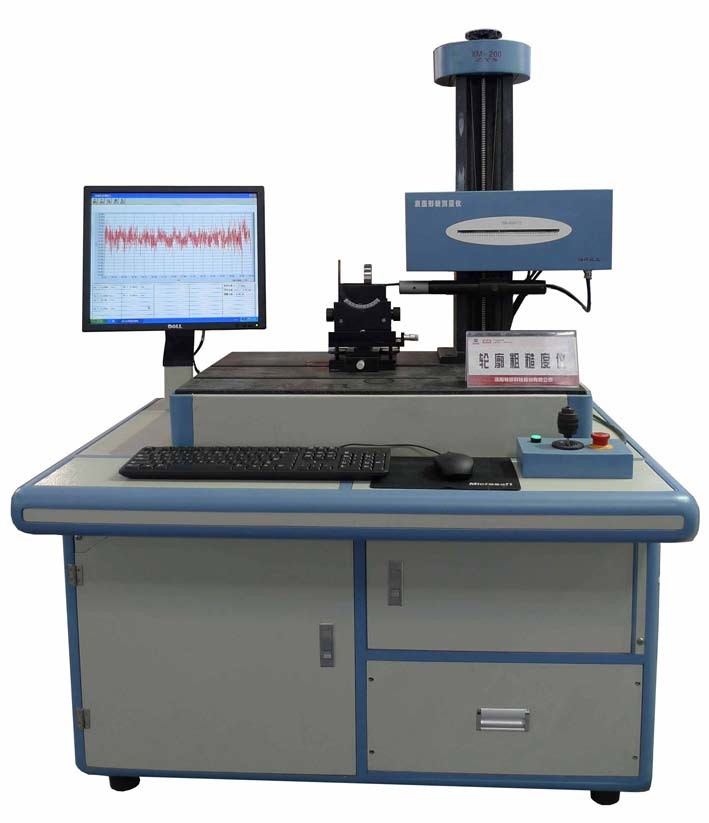

XM200 Устройство для измерения поверхностного профиля для массы шарового подшипника

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Место происхождения Хэнань, Китай
Фирменное наименование CAEC
Номер модели XM200
Количество мин заказа один набор
Цена USD1-200 for one set
Упаковывая детали Стандартный пакет для экспорта
Время доставки 1-7 дней
Поставка способности 100 установили в месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Высокий свет

XM200 Прибор для измерения профиля поверхности

,

Прибор для измерения профиля поверхности подшипника

,

Измерительный прибор для массы шарового подшипника
Оставьте сообщение
Характер продукции

Устройство для измерения профиля поверхности XM200



Описание продукта прибора для измерения профиля поверхности XM200:

Параметры измерения прибора для измерения профиля поверхности: контур, волнистость и шероховатость и другие микроскопические топографические параметры, указанные в GB3505; радиус контура, двойная канавка,соломинка, выпуклость, высота замка, сферическая основа и другие параметры измерений.
Объекты измерения профилятора поверхности: кольцевая канавка, роликовая решетка и сферическая основа, радиус и шероховатость стального шара.



∆ ПрименениеУстройство для измерения профиля поверхности XM200:Проверка состояния оборудования и проведение технического обслуживания в помещении проверки шлифовальной мастерской; Измерение различных форм и размеров в помещении измерения.



¢Свойства прибора XM200 для измерения профиля поверхности:



1Независимые права собственности: основные технологии для датчиков, направляющих рельсов, цепей измерения и управления и программного обеспечения для анализа.
2Широкий ассортимент:
диапазон движения в направлении X 200 мм, разрешение 0,5 мкм;
Диапазон движения в направлении Z > 400 мм, с полным расположением.
3Высокая точность: шероховатость 2%+4μm; радиус контура 0,02%-0,1%;
Прямость проводной рельсы: 0,3μm/50mm
Кончик шероховатости: конус 60° радиусом 2 мкм;
4Полные параметры: все параметры микроструктуры, указанные в GB3505; различные параметры размера контура, требуемые в промышленности подшипников.

5Автоматический выбор: стальной шар, канавку, двойную канавку, ролик и другие формы могут быть автоматически выбраны после ввода номинального размера и номинальной длины,которые могут повысить эффективность измерений и последовательность измерений на нескольких деталях.



¢ЧестьУстройство для измерения профиля поверхности XM200:

В декабре 2008 года мы выиграли вторую премию за научно-технический прогресс в механической промышленности и имели три национальных патента на изобретения и патенты на внешний вид.



СпецификацияизУстройство для измерения профиля поверхности XM200:

Положение Описание Положение Описание
Движение в направлении X   Движение в направлении Z
Тип проводниковой рельсы Высокоточный руководство слайдом Тип проводниковой рельсы Высокоточный руководство слайдом
Длина движения

Тип XM200: 200 мм

Тип XM100:100 мм

 Длина движения

Тип XM200: 400 мм

Тип XM100: 200 мм
Линейная точность 0.5 мкм/100 мм Режим измерения Кодер для типа XM200
Режим измерения Подсчет решетки
Измерение формы контура   Компоненты
Тип датчика

Дифференциал высокой точности

тип индуктивности

Трехмерное регулирование

таблица

 XOY, XOZ, Y направленное регулирование; Поперечный V-рельс на верхнем pf рабочем столе
Диапазон измерений ±0,5 мм, ±4 мм
Резолюция 00,017 мкм, 0,13 мкм Ротационный стол Угол колебания XOZ ± 35°
Относительная ошибка 0.005FS Высокоточный циркулятор (необязательно) Сферическое измерение конца цилиндрического стержня или измерение шероховатости
Ошибка измерения радиуса 00,02-0,1%
Измерение грубости

Движение в направлении Y

платформа (необязательно)

 Для трехмерного измерения профиля
Диапазон измерений Ra0,01-10μm Тип проводниковой рельсы Руководство по прокату/линейный мотор
Резолюция 1/65536 Длина движения 100 мм
Ошибка измерения шероховатости 2%±nm Линейная точность 2 мкм/100 мм
Измеримые параметры Специальные параметры для подшипников, предусмотренные в GB3505, такие как профиль, волнистость и шероховатость, радиус кривизны, расстояние между центральными канавками, высота блокировки, выпуклость, логарифмическая кривая,поверхность основания шарика, положение канавки и т.д.
Конфигурация оборудования ЖК-дисплей, принтер, образец шероховатости, стандартный шар
Функция программной платформы В зависимости от положения испытываемой заготовки, он может автоматически выбирать, автоматически исправлять и автоматически анализировать.автоматически касаться заготовки, защитить датчик, вручную или автоматически конвертировать диапазон, непосредственно отображать полученную форму и различные параметры, а затем распечатать.Мы можем увеличить или уменьшить анализ и обработку программного обеспечения в соответствии с требованиями пользователя.
Внешнее измерение
