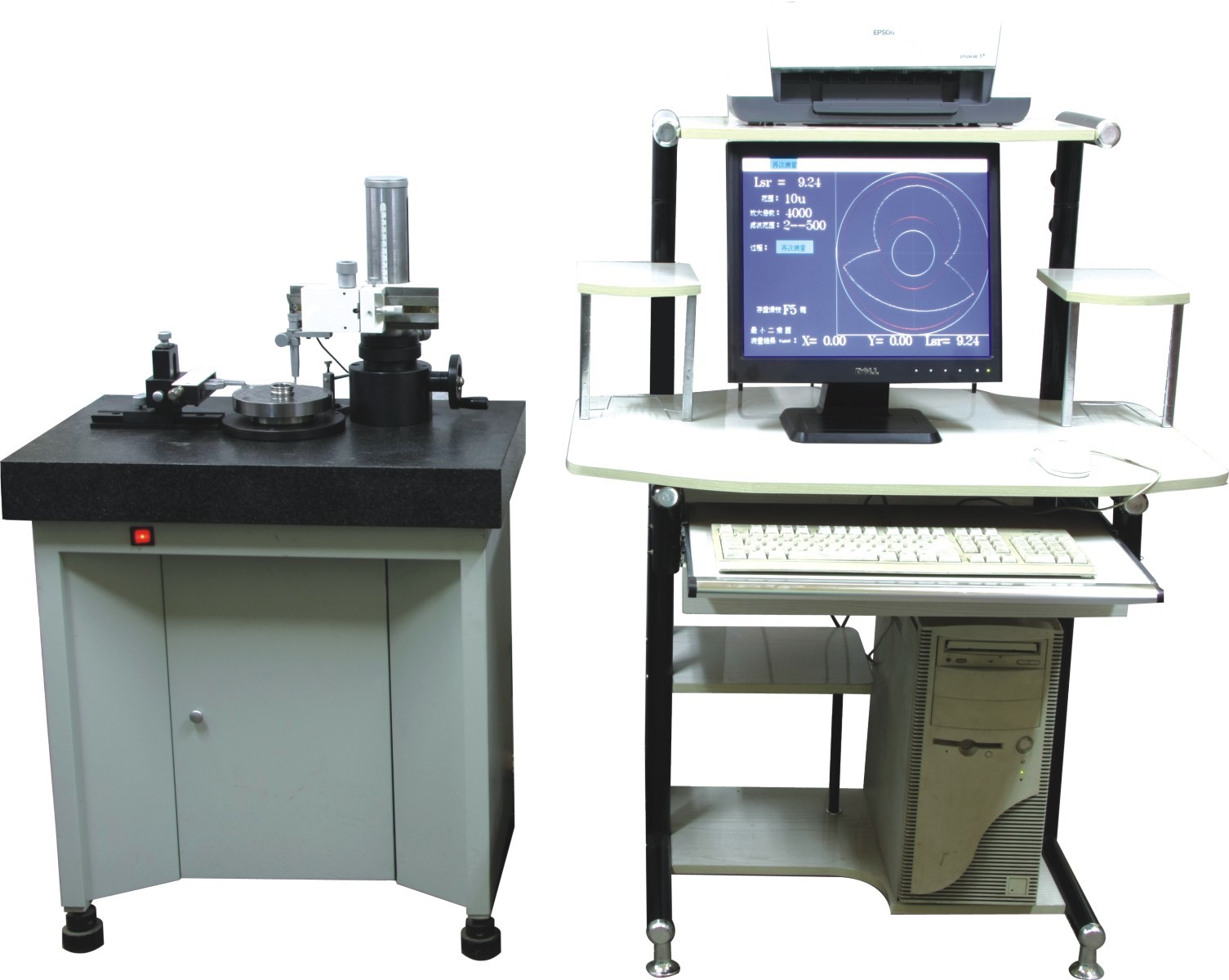

Y90 Средство измерения округлости подшипника для Y9020G шарового подшипника

  • Y90 Roundness Bearing Measuring Instrument For Y9020G Ball Bearing
Место происхождения Хэнань, Китай
Фирменное наименование CAEC
Номер модели Y9020G
Количество мин заказа один набор
Цена USD1-200 for one set
Упаковывая детали Стандартный пакет для экспорта
Время доставки 1-7 дней
Поставка способности 100 установили в месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Высокий свет

Средство измерения округлости подшипника

,

Y90 Измерительный прибор с подшипником

,

Y9020G Прибор для измерения округлости подшипника
Оставьте сообщение
Характер продукции

Серия Y90 Высокоскоростной измерительный прибор для измерения округлости



Описание продуктаСерия Y90 Высокоскоростной измерительный прибор для измерения округлости:

Круглость является важным показателем качества производства.Стоимость круглости подшипников напрямую влияет на показатель обработки и точность вращения, шум, вибрации, продолжительность жизни,качество сборки подшипника.
Диаметр измерения: внутренний диаметр 5 - внешний диаметр 140, 200, 250, 300 мм.
Объект измерения: кольцо подшипника, стальной шар, ролик.



∆ ПрименениеСерия Y90 Высокоскоростной измерительный прибор для измерения округлости:

Он в основном используется в инспекционном помещении цеха по шлифованию колец для подшипниковых предприятий.,текущее состояние оборудования может быть оценено и проанализировано в соответствии с показателем измерения и значением спектра, а затем оборудование для обработки может быть соответствующим образом скорректировано.



Устройства для измерения высокоскоростного окружности:

Высокая эффективность:скорость двигателя 60-115 р/мин.

Наиболее быстрый измеряющий ритм может достигать 5-10s / штук.

Высокая точность:высокоточный воздушный подшипник в качестве вращающейся ссылки и электрический датчик в качестве элемента захвата сигнала.

Точность шпинделя воздушного плавателя:00,025 мкм.

Общая точность измерений:00,05-0,08 мкм.

Измеренная защита поверхности:Как зонд, так и контактный центр изготовлены из нейлонового материала для защиты измеряемой поверхности.не влияет на определение спектрального состава и настройку машиной.

Высокая устойчивость:Прибор поддерживает точность измерений в течение длительного времени при нормальном обслуживании.



СпецификацияизСерия Y90 Высокоскоростной измерительный прибор для измерения округлости:



Средство высокоскоростного измерения округлости Y9014G Y9020G Y9025G Y9030G
Диапазон измерений (мм) Внутренний диаметр >φ5 Внутренний диаметр > φ10 Внутренний диаметр > φ10 Внутренний диаметр > φ10
Внешний диаметр < φ140 Внешний диаметр <φ200 Внешний диаметр <φ250 Внешний диаметр <φ300
Стальная шаровая застежка: три измерительные секции φ5-φ10, φ10-φ25, φ25-φ40
Скорость вращения шпинделя 115 р/мин (50 Гц) 60 р/мин (50 Гц)
Измерение эффективности 50-120 шт/час 30-60 шт/час
Точность шпинделя ± 0,02 мкм
Точность системы 00,08 мкм
Резолюция 00,01 мкм
Фильтр 2-15, 2-50, 2-150, 2-500, 15-500, 15-250, 15-500
Увеличение 100, 200, 400, 800, 1000, 2000,4000, 8000, 10000, 20000, 40000, 80000
Метод оценки Круг наименьших квадратов (LSC), Круг минимальной зоны (MZC), Круг минимальной окружности (MCC), Круг максимальной прокладки (MIC)
Другие функции Гармонический анализ, анализ наклона, графическое отображение, печать, хранение данных
Рабочее давление на шпинделе 00,4-0,43 МПа
Давление подачи воздуха 00,45-0,6 МПа
Экологические требования Температура: 10-30°C Относительная влажность:<85%
Требования к мощности 400 Вт; переменный ток (AC) 220 В±10%; 50 Гц
Запчасти Стальная шаровая застежка, высокоточный винт для иглового ролика, керамическая шаровая застежка
Внешнее измерение Механические: 650*450*1100 Электрические: 1000*560*1400
Стандартные компоненты Датчики (два шт.), Стол для спуска (два шт.), Овальные стандартные компоненты (калибрационное увеличение), Стандартное стеклянное полушарие (стандартная точность системы)
Программное обеспечение для измерений Система Windows XP, платформа CVI Development, Специальное программное обеспечение для измерений
